Щитовой настенный затвор серии MR
Водоподготовка / Водораспределение / Гидроэнергетика / Опреснение / Плотины / Сточные воды

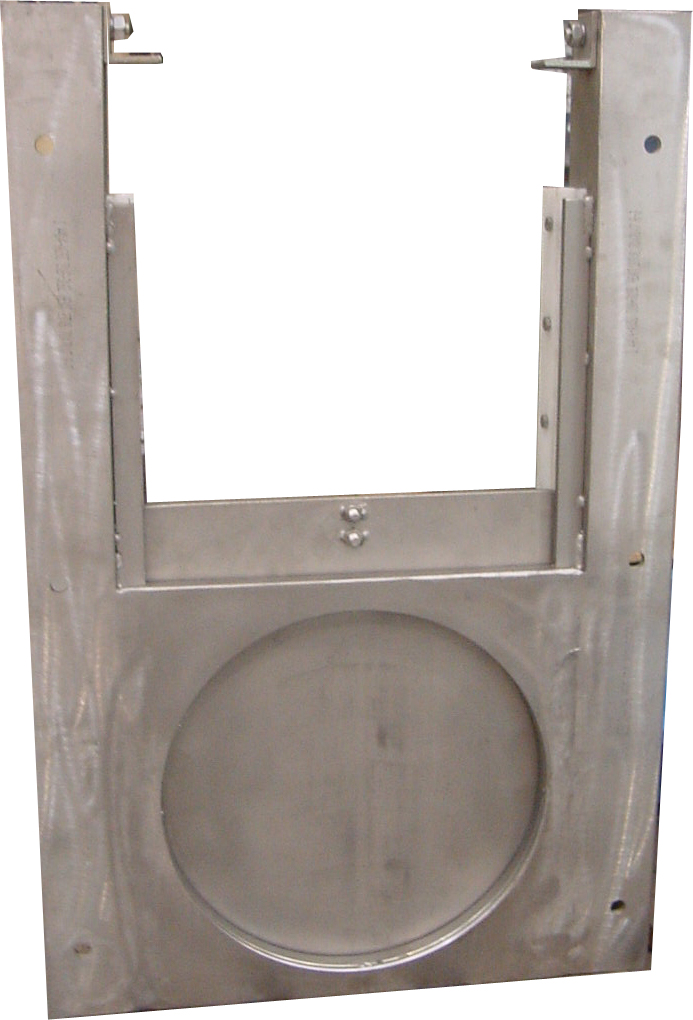

НАСТЕННЫЙ ЗАТВОР СЕРИИ MR
РАЗМЕРЫ: от DN150 до DN2000
НАПРАВЛЕНИЕ ПОТОКА: однонаправленного или двунаправленного действия
УПЛОТНЕНИЕ: 4-стороннее
ОБЛАСТИ ПРИМЕНЕНИЯ: Данный затвор предназначен для установки на стену и перекрывает поток, проходящий через отверстие в стене
- Предприятия водоподготовки
- Системы орошения
- Гидроэлектростанции
- Очистные сооружения

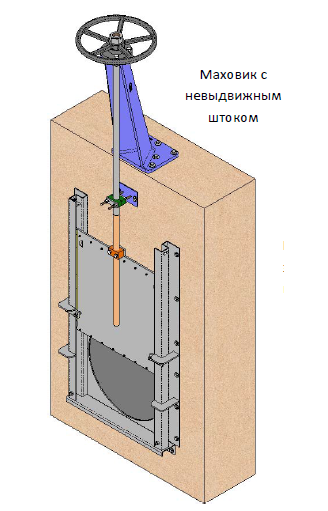

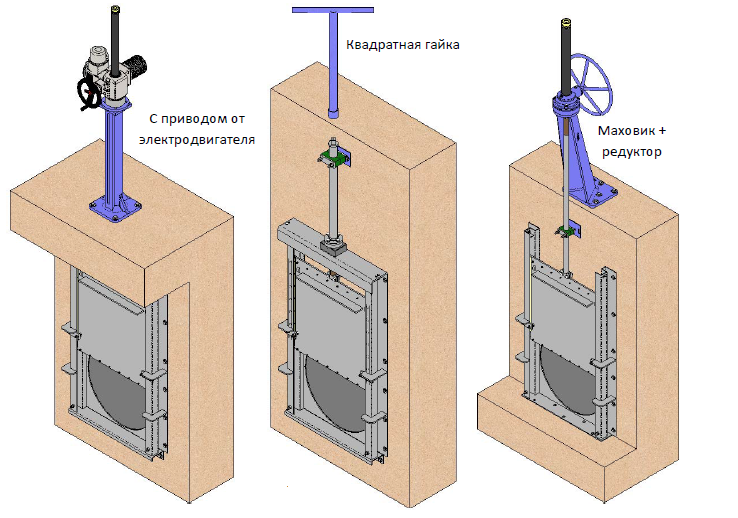

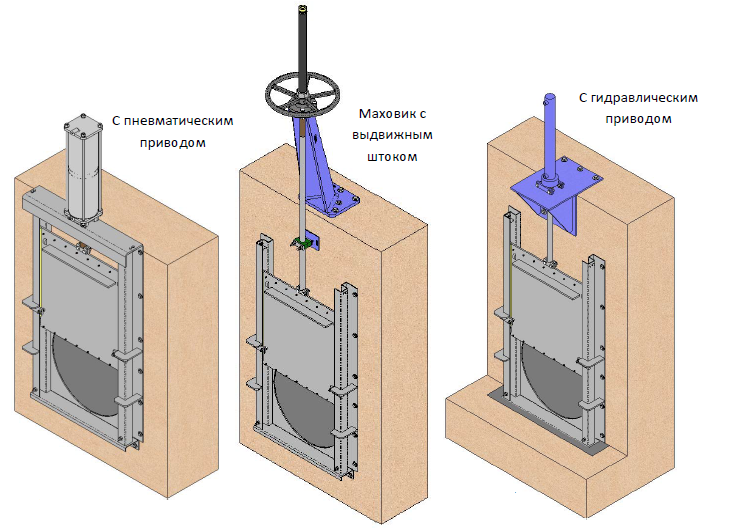

ТИПЫ ПРИВОДОВ:
Разработаны различные системы удлинения штока, обеспечивающие управление задвижками на расстоянии и отвечающие всем требованиям клиента.
Имеются различные типы аксессуаров, позволяющие адаптировать задвижку к специфичным условиям работы:
- Механические стопоры
- Блокировочные устройства
- Ручные аварийные приводы
- Электромагнитные клапаны
- Позиционеры
- Концевые выключатели
- Детекторы приближения
Предварительно рекомендуется получить консультацию наших технических специалистов.
| СПИСОК СТАНДАРТНЫХ КОМПОНЕНТОВ
| |||
| КОМПОНЕНТ | ИСПОЛНЕНИЕ ИЗ УГЛЕРОД. СТАЛИ | ИСПОЛНЕНИЕ ИЗ НЕРЖ. СТАЛИ | ИСПОЛНЕНИЕ ИЗ НЕРЖ. СТАЛИ |
| Корпус | S275JR | AISI304 | AISI316 |
| Нож | S275JR | AISI304 | AISI316 |
| Уплотнение | ЭПДМ | ЭПДМ | ЭПДМ |
| Фланцевое уплотнение | AISI304 | AISI304 | AISI316 |
| Направляющая ножа (опция) | HD‐500 | HD‐500 | HD‐500 |
| Клин | A2 | A2 | A4 |
| Контрклин (опция) | AISI316 | AISI316 | AISI316 |
| Концевой стопор (опция) | S275JR | AISI304 | AISI316 |
| Потайной болт | A2 | A2 | A4 |
| Кольцо | A2 | A2 | A4 |
| Самоконтрящаяся гайка | A2 | A2 | A4 |
| Болт | ЦИНК 5.6 | A2 | A4 |
| Шайба | ЦИНК 5.6 | A2 | A4 |
| Гайка | ЦИНК 5.6 | A2 | A4 |
- Функции Перекрытие / Регулировка
- Управление ISO фланец (под электропривод) / Гидравлический привод / Пневмопривод двойного действия / Ручное управление-штурвал / Ручное управление-штурвал-редуктор / Рычаг / Удлинение штока (управление на расстоянии) / Электропривод
- Тип монтажа Бетонирование в стену / На стену анкерированием
- Среда Вода / Канализация / Стоки бытовые / Стоки промышленные
- Давление 10- 16м.в.с. / 16- 20 м.в.с. / 2- 6м.в.с. / 6- 10 м.в.с.
- Обратное давление 0,1- 2м.в.с. / 10- 16м.в.с. / 16- 20 м.в.с. / 2- 6м.в.с. / 6- 10 м.в.с.
- Размер DN диаметр для круглого сечения
- Материал корпуса Карбоновая сталь S275JR / Нержавеющая сталь AISI 304 / Нержавеющая сталь AISI 316
- Уплотнение Витон VITON / Нитрил NBR / Силикон SILICON / Этилен-Пропилен EPDM
