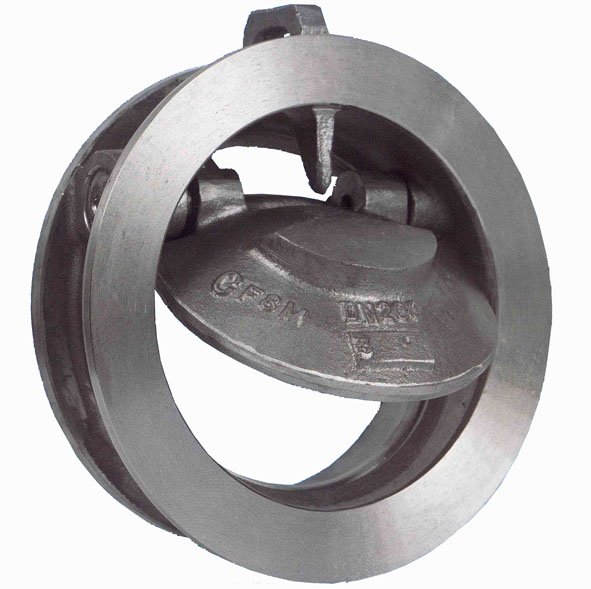

Обратный клапан серии R

По заказу возможна поставка с фланцевым типом присоединения, комплектоваться противовесом и гидравлическим амортизатором.

СФЕРЫ ПРИМЕНЕНИЯ:

‐ Целлюлозно-бумажная промышленность;

‐ Обработка сточных вод;

‐ Химические заводы.

СТАНДАРТНЫЕ ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ: DIN PN10

ПРОТИВОВЕС И/ИЛИ АМОРТИЗАТОР:

Обратные клапаны серии R по заказу могут быть укомплектованы системами противовеса и амортизатора, которые используются для управления скоростью закрытия диска, а так же для смягчения ударного воздействия.

Амортизатор состоит из гидроцилиндра и масляного бака, соединенных гидравлической трубкой. В гидравлическую трубку встроен редукционный клапан, регулирующий поступление масла из одной камеры гидроцилиндра в другую. Этот редукционный клапан обеспечивает работу следующим образом: когда задвижка открывается (шток цилиндра выдвигается), масло проходит свободно, а когда она закрывается (шток цилиндра втягивается), поток масла перекрывается. Противовес используется для противодействия трению в амортизаторе. Рычаг противовеса представляет собой нарезной стержень, по которому можно перемещать груз и фиксировать его при помощи гайки.

Примечание: Обязательно информируйте наш технический отдел о том, в какой трубопровод будет устанавливаться задвижка ‐ горизонтальный или вертикальный.
