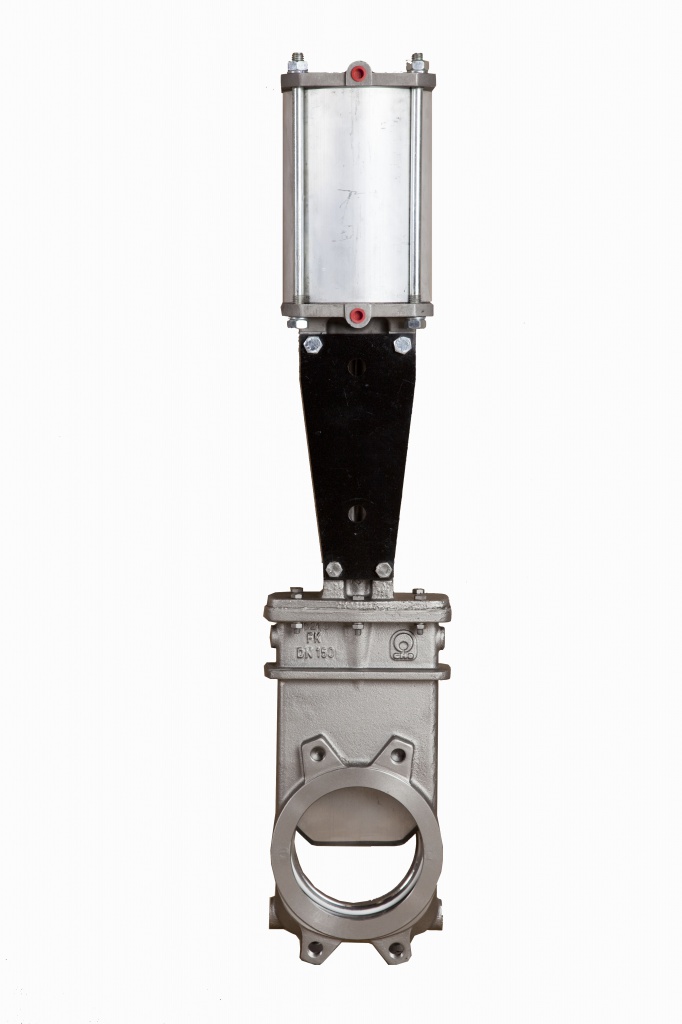

Шиберно-ножевая задвижка серии FK
Горнодобывающая промышленность / Пищевая промышленность / Пневмотранспортировка / Сыпучие материалы
| Материал корпуса | GG25 A216WCB CF8M | ||||||||||||||||||
| Материал ножа | AISI 304 AISI304 AISI316 | ||||||||||||||||||
| Диаметр | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| Давление (бар) | 3 | 3 | 3 | 3 | 3 | 2.5 | 2 | 1.5 | 1.5 | 1.3 | 1.3 | 1 | 1 | 1 | 0.7 | 0.7 | 0.7 | 0.7 | * |
РАБОЧАЯ СРЕДА:
Данная шиберная ножевая задвижка предназначена для работы с сухими материалами, такими как порошкообразные и гранулированные продукты. Задвижка рекомендуется для работы с токсичными и опасными веществами, благодаря полной внешней герметичности. Монтируется как правило под бункером, чтобы избежать скопления твердых частиц в районе седлового уплотнения. При установке необходимо учитывать направление потока.
СФЕРЫ ПРИМЕНЕНИЯ:
‐Горнодобывающая промышленность
‐ Элеваторы
‐ Химические заводы
‐ Тепло-электро станции
‐ Пищевая промышленность
‐ Сушильные установки
НАПРАВЛЕНИЕ ПОТОКА: Однонаправленное
СТАНДАРТНЫЕ ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ: DIN PN10 и ANSI B16.5 (класс 150)
| СЕДЛО/ПРОКЛАДКА | НАБИВКА | ||||
| МАТЕРИАЛ | Т МAX., ⁰С | ОБЛАСТИ ПРИМЕНЕНИЯ | МАТЕРИАЛ | Т МAX., ⁰С | pH |
| Металл | ›250 | Высокие темп./ низкая герм. | Промасл. х/б волокно | 100 | 6-8 |
| ЭПДМ (Е) | 90 | Кислоты и синтетические масла | Сухое х/б волокно | 100 | 6-8 |
| Нитрил (N) | 90 | Углеводороды, масла, смазочные материалы | Х/б + ПТФЭ | 120 | 6-8 |
| Витон (V) | 200 | Углеводороды, растворители | Синтетика + ПТФЭ | 270 | 0-14 |
| Силикон(S) | 200 | Пищевые продукты | Графит | 650 | 0-14 |
| ПТФЕ (Т) | 250 | Стойкость к коррозии | Керамическое волокно | 1400 | 0-14
|

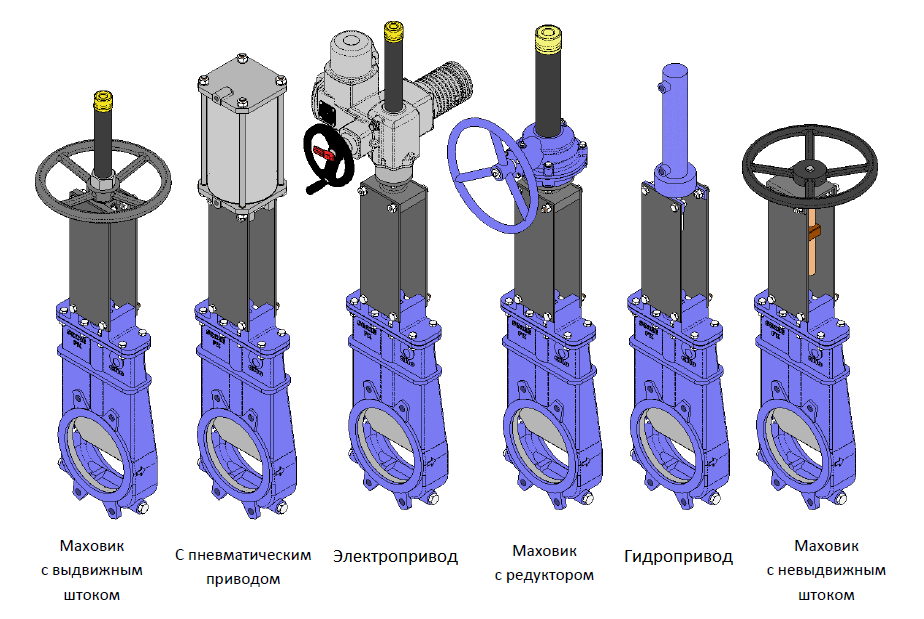

ТИПЫ ПРИВОДОВ:
КОМПЛЕКТУЮЩИЕ ДЕТАЛИ И ОПЦИИ:
- Нож с зеркальной полировкой
- Нож с тефлоновым покрытием
- Нож с добавкой сателлита
- Грязесъемник в набивке сальника
- Промывочные и продувочные отверстия, трубки
- Механические и индуктивные концевые выключатели, позиционеры
- Электромагнитные клапаны (соленоид)
- Система механической блокировки
- Ручной аварийный привод (маховик,редуктор)
- V-образная диафрагма с указательной линейкой
Мы также разработали различные системы удлинения штока, обеспечивающие удаленное управление задвижками и отвечающие всем требованиям клиента.
Пожалуйста, свяжитесь с нашими техническими специалистами для получения консультации.
- Функции Перекрытие
- Управление ISO фланец (под электропривод) / Гидравлический привод / Пневмопривод двойного действия / Пневмопривод с возвратным механизмом / Ручное управление-штурвал / Ручное управление-штурвал-редуктор / Удлинение штока (управление на расстоянии) / Электропривод
- Тип монтажа Горизонтальное на вертикальную трубу / Горизонтальное на горизонтальную трубу
- Среда Сухие насыпные материалы
- Давление 0,5 - 2 Бар / 2-4 Бар
- Размер DN диаметр для круглого сечения
- Материал корпуса Карбоновая сталь S275JR / Нержавеющая сталь AISI 303 / Нержавеющая сталь AISI 304 / Нержавеющая сталь AISI 316 / Нержавеющая сталь CF8M / Титан TITANIUM / Углеродистая сталь A216WCB / Углеродистая сталь HII / Чугун GG25 / Чугун GGG40 / Чугун GGG50 / Чугун GJS500
- Уплотнение Витон VITON / Металл METAL / Натуральная резина Natural Rubber / Нитрил NBR / Силикон SILICON / Тефлон PTFE / Этилен-Пропилен EPDM
