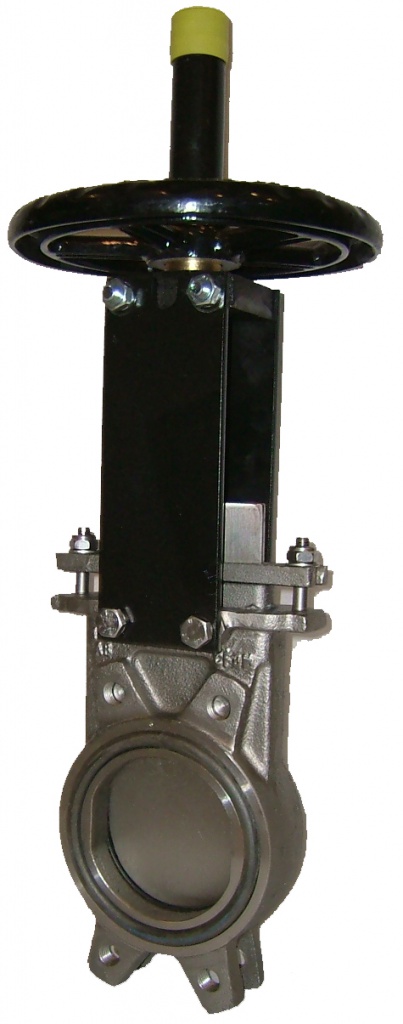

Шиберно-ножевая задвижка двунаправленного действия серии АВ
Водоподготовка / Водораспределение / Гидроэнергетика / Горная промышленность / Горнодобывающая промышленность / Насосные станции / Нефтеперерабатывающая промышленность / Пищевая промышленность / Сточные воды / Тяжелая промышленность / Химическая промышленность / Целулозно бумажная промышленность / Электростанции
| Материал корпуса | GG25 GGG50 A216WCB CF8M | |||||||||||||
| Материал ножа | AISI 304 AISI 304 AISI 304 AISI 316 | |||||||||||||
| Диаметр | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| Давление (бар) | 10 | 10 | 10 | 10 | 10 | 10 | 8 | 6 | 6 | 5 | 5 | 5 | 3 | 3 |
РАБОЧАЯ СРЕДА:
Шиберно-ножевая задвижка или задвижка гильотинного типа серии АВ двунаправленного действия, предназначена для регулирования потока при помощи диафрагмы либо перекрытия перекачиваемых жидкостей с содержанием твердых частиц до 5% или волокнистых включений до 35%.
СФЕРЫ ПРИМЕНЕНИЯ:
‐ Химические заводы,
‐ Перекачивание сыпучих материалов,
‐ Обработка сточных вод,
‐ Пищевая промышленность,
Для всех подобных применений рекомендуется устанавливать задвижку после фильтра, задерживающего твердые или крупные частицы.
НАПРАВЛЕНИЕ ПОТОКА: Двунаправленная
СТАНДАРТНЫЕ ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ: DIN PN10 и ANSI B16.5 (класс 150)
| СЕДЛО/ПРОКЛАДКА | НАБИВКА | ||||
| МАТЕРИАЛ | Т МAX., ⁰С | ОБЛАСТИ ПРИМЕНЕНИЯ | МАТЕРИАЛ | Т МAX., ⁰С | pH |
| Металл | ›250 | Высокие темп./ низкая герм. | Промасл. х/б волокно | 100 | 6-8 |
| ЭПДМ (Е) | 90 | Кислоты и синтетические масла | Сухое х/б волокно | 100 | 6-8 |
| Нитрил (N) | 90 | Углеводороды, масла, смазочные материалы | Х/б + ПТФЭ | 120 | 6-8 |
| Витон (V) | 200 | Углеводороды, растворители | Синтетика + ПТФЭ | 270 | 0-14 |
| Силикон(S) | 200 | Пищевые продукты | Графит | 650 | 0-14 |
| ПТФЕ (Т) | 250 | Стойкость к коррозии | Керамическое волокно | 1400 | 0-14
|

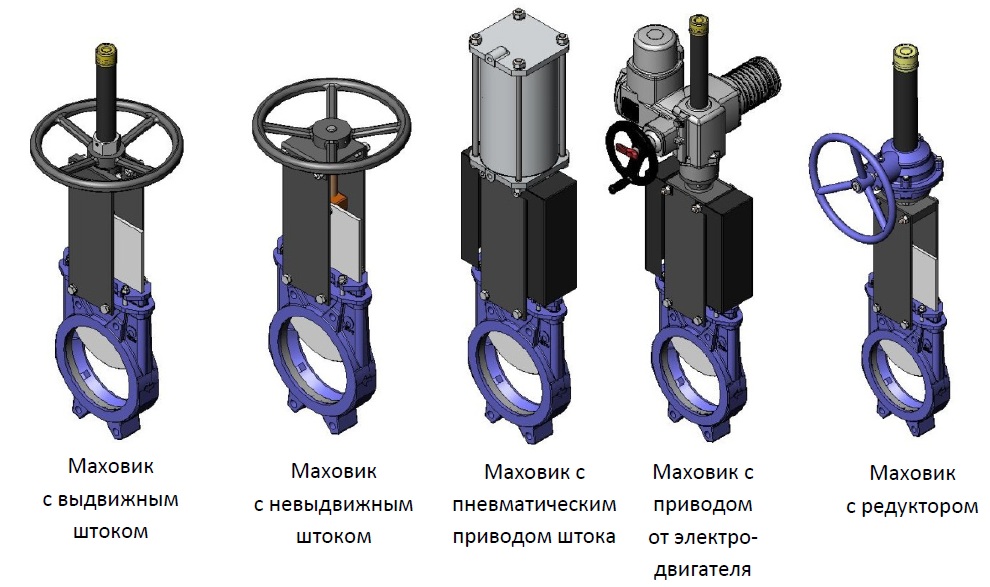

ТИПЫ ПРИВОДОВ:
КОМПЛЕКТУЮЩИЕ ДЕТАЛИ И ОПЦИИ:
- Нож с зеркальной полировкой
- Нож с тефлоновым покрытием
- Нож с добавкой сателлита
- Грязесъемник в набивке сальника
- Промывочные и продувочные отверстия, трубки
- Механические и индуктивные концевые выключатели, позиционеры
- Электромагнитные клапаны (соленоид)
- Система механической блокировки
- Ручной аварийный привод (маховик,редуктор)
- V-образная диафрагма с указательной линейкой
Мы также разработали различные системы удлинения штока, обеспечивающие удаленное управление задвижками и отвечающие всем требованиям клиента.
Пожалуйста, свяжитесь с нашими техническими специалистами для получения консультации.
- Функции Перекрытие
- Управление ISO фланец (под электропривод) / Гидравлический привод / Пневмопривод двойного действия / Пневмопривод с возвратным механизмом / Ручное управление-штурвал / Ручное управление-штурвал-редуктор / Удлинение штока (управление на расстоянии) / Электропривод
- Тип монтажа Вертикальное на горизонтальную трубу / Межфланцевое
- Среда Вода / Зола с водой / Канализация / Нефтепродукты / Песок с водой / Пульпа / Стоки бытовые / Стоки промышленные
- Давление 0,5 - 2 Бар / 2-4 Бар / 4-6 Бар / 6-8 Бар / 8-10 Бар
- Обратное давление 2-4 Бар / 4-6 Бар / 6-8 Бар
- Размер DN диаметр для круглого сечения
- Материал корпуса Карбоновая сталь S275JR / Нержавеющая сталь AISI 303 / Нержавеющая сталь AISI 304 / Нержавеющая сталь AISI 316 / Нержавеющая сталь CF8M / Титан TITANIUM / Углеродистая сталь A216WCB / Углеродистая сталь HII / Чугун GG25 / Чугун GGG40 / Чугун GGG50 / Чугун GJS500
- Уплотнение Витон VITON / Натуральная резина Natural Rubber / Нитрил NBR / Силикон SILICON / Этилен-Пропилен EPDM
