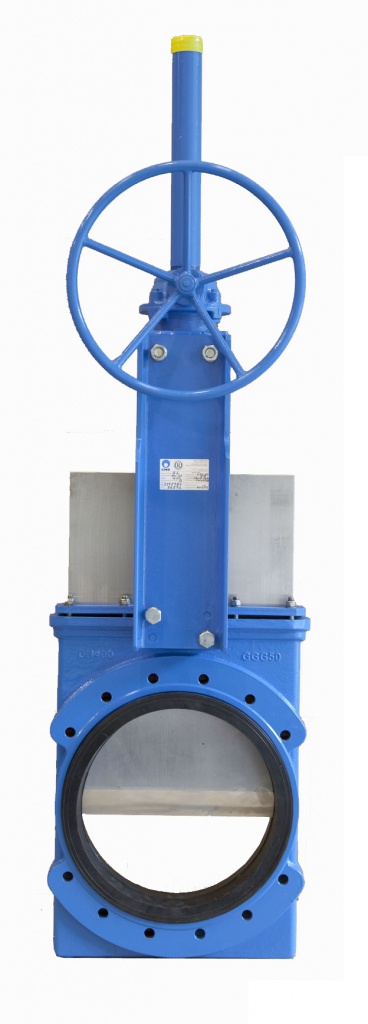

Шиберно-ножевая задвижка двунаправленного действия серии GL
Горная промышленность / Горнодобывающая промышленность / Нефтеперерабатывающая промышленность / Пищевая промышленность / Тяжелая промышленность / Электростанции
| Материал корпуса | CF8M A216WCB | ||||||||||||||||||
| Материал ножа | AISI 316 AISI 316 | ||||||||||||||||||
| Диаметр | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| Давление (бар) | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 6 | 6 | 6 | 4 | 4 |
РАБОЧАЯ СРЕДА:
Данная шиберная ножевая задвижка предназначена для использования в горнодобывающей промышленности, на линиях для транспортировки жидкостей с суспензией твердых частиц, например, воды с содержанием грязи, камней и пульпы. Пульпа - это смесь воды и грунта или горной породы, получаемая при земляных и горных работах гидравлическим способом и пр. Кроме того, задвижка может применяться для абразивных жидких продуктов, используемых в химической промышленности и в системах сточных вод.
СФЕРЫ ПРИМЕНЕНИЯ:
- Горнодобывающая промышленность
- Обработка сточных вод
- Электростанции
- Теплоэлектростанции
- Предприятия энергетического сектора
- Химические предприятия
НАПРАВЛЕНИЕ ПОТОКА: Двунаправленного действия
СТАНДАРТНЫЕ ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ: DIN PN10 и ANSI B16.5 (класс 150)
| СЕДЛО/ПРОКЛАДКА | НАБИВКА | ||||
| МАТЕРИАЛ | Т МAX., ⁰С | ОБЛАСТИ ПРИМЕНЕНИЯ | МАТЕРИАЛ | Т МAX., ⁰С | pH |
| ЭПДМ (Е) | 90 | Кислоты и синтетические масла | Сухое х/б волокно | 100 | 6-8 |
| Нитрил (N) | 90 | Углеводороды, масла, смазочные материалы | Х/б + ПТФЭ | 120 | 6-8 |
| Витон (V) | 200 | Углеводороды, растворители | Синтетика + ПТФЭ | 270 | 0-14 |
| Силикон(S) | 200 | Пищевые продукты | Графит | 650 |
0-14 |

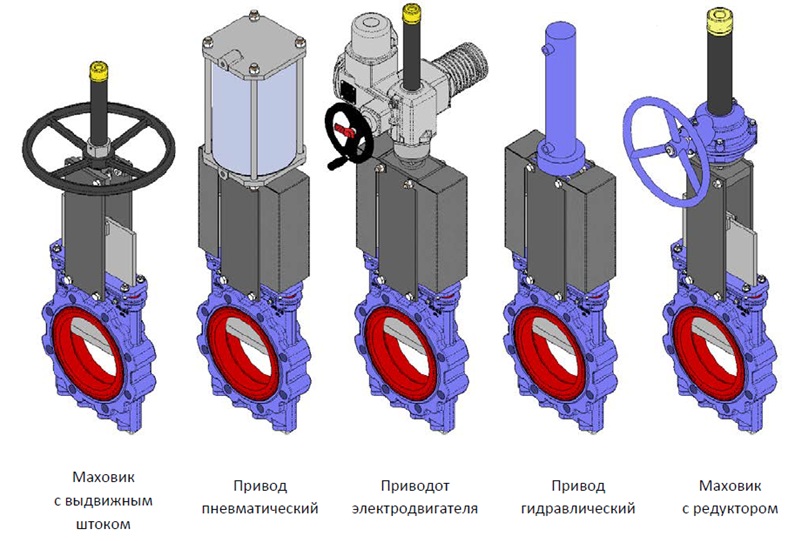

ТИПЫ ПРИВОДОВ:
КОМПЛЕКТУЮЩИЕ ДЕТАЛИ И ОПЦИИ:
- Нож с зеркальной полировкой
- Нож с тефлоновым покрытием
- Нож с добавкой сателлита
- Грязесъемник в набивке сальника
- Промывочные и продувочные отверстия, трубки
- Механические и индуктивные концевые выключатели, позиционеры
- Электромагнитные клапаны (соленоид)
- Система механической блокировки
- Ручной аварийный привод (маховик,редуктор)
Мы также разработали различные системы удлинения штока, обеспечивающие удаленное управление задвижками и отвечающие всем требованиям клиента.
Пожалуйста, свяжитесь с нашими техническими специалистами для получения консультации.
- Функции Перекрытие
- Управление ISO фланец (под электропривод) / Гидравлический привод / Пневмопривод двойного действия / Ручное управление-штурвал / Ручное управление-штурвал-редуктор / Рычаг / Удлинение штока (управление на расстоянии) / Электропривод
- Тип монтажа Вертикальное на горизонтальную трубу / Межфланцевое
- Среда Грязь с камнями / Зола с водой / Канализация / Нефтепродукты / Песок с водой / Пульпа / Стоки бытовые / Стоки промышленные
- Давление 0,5 - 2 Бар / 10-16 Бар / 2-4 Бар / 4-6 Бар / 6-8 Бар / 8-10 Бар
- Обратное давление 0,5 - 2 Бар / 2-4 Бар / 4-6 Бар / 6-8 Бар / 8-10 Бар
- Размер DN диаметр для круглого сечения
- Материал корпуса Нержавеющая сталь AISI 303 / Нержавеющая сталь AISI 304 / Нержавеющая сталь AISI 316 / Нержавеющая сталь CF8M / Титан TITANIUM / Углеродистая сталь A216WCB / Углеродистая сталь HII / Чугун GG25 / Чугун GGG40 / Чугун GGG50 / Чугун GJS500
- Уплотнение Витон VITON / Натуральная резина Natural Rubber / Нитрил NBR / Силикон SILICON / Этилен-Пропилен EPDM
