Шиберно-ножевая задвижка двунаправленного действия серии GA

Горная промышленность / Тяжелая промышленность
Шиберно-ножевая задвижка двунаправленного действия серии GA
СКАЧАТЬ ОПРОСНЫЙ ЛИСТ

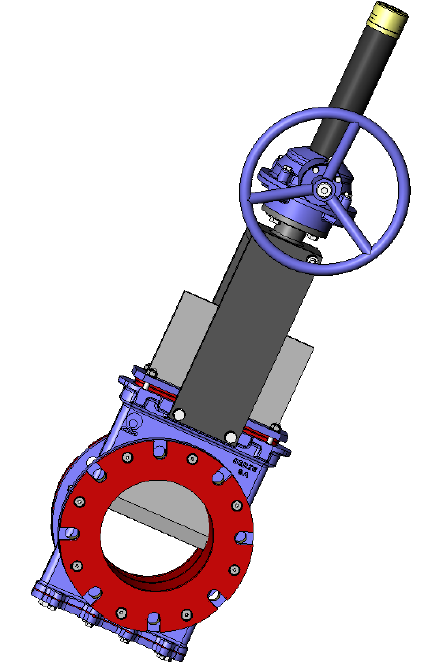

                                                                               GA 1.png


Материал корпуса        GGG50                                                CF8M                                                                     A216WCB
Материал ножа      AISI 304                                              AISI 316                                                                    AISI 304
Диаметр50658010012515020025030035040045050060070080090010001200
Давление (бар)101010101010101010101010101066644

РАБОЧАЯ СРЕДА:

Шиберная ножевая задвижка серии GA двунаправленного действия фланцевого типа предназначена для использования в горнодобывающей промышленности, на линиях транспортировки жидкостей с высокой концентрацией твердых частиц, например, воды с содержанием грязи, камней, шлама и пульпы. Устанавливается на конце трубопровода.

СФЕРЫ ПРИМЕНЕНИЯ:

  •  Горнодобывающая промышленность
  •  Обработка сточных вод
  •  Электростанции
  •  Теплоэлектростанции
  •  Предприятия энергетического сектора
  •  Химические предприятия

НАПРАВЛЕНИЕ ПОТОКА: Двунаправленного действия

СТАНДАРТНЫЕ ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ: DIN PN10 и ANSI B16.5 (класс 150)

                      СЕДЛО/ПРОКЛАДКА                                      НАБИВКА
МАТЕРИАЛТ МAX., ⁰СОБЛАСТИ ПРИМЕНЕНИЯМАТЕРИАЛТ МAX., ⁰СpH
ЭПДМ (Е)90Кислоты и синтетические маслаСухое х/б волокно1006-8
Нитрил (N)90Углеводороды, масла, смазочные материалыХ/б + ПТФЭ1206-8
Витон (V)200Углеводороды, растворителиСинтетика + ПТФЭ2700-14
Силикон(S)200Пищевые продуктыГрафит6500-14

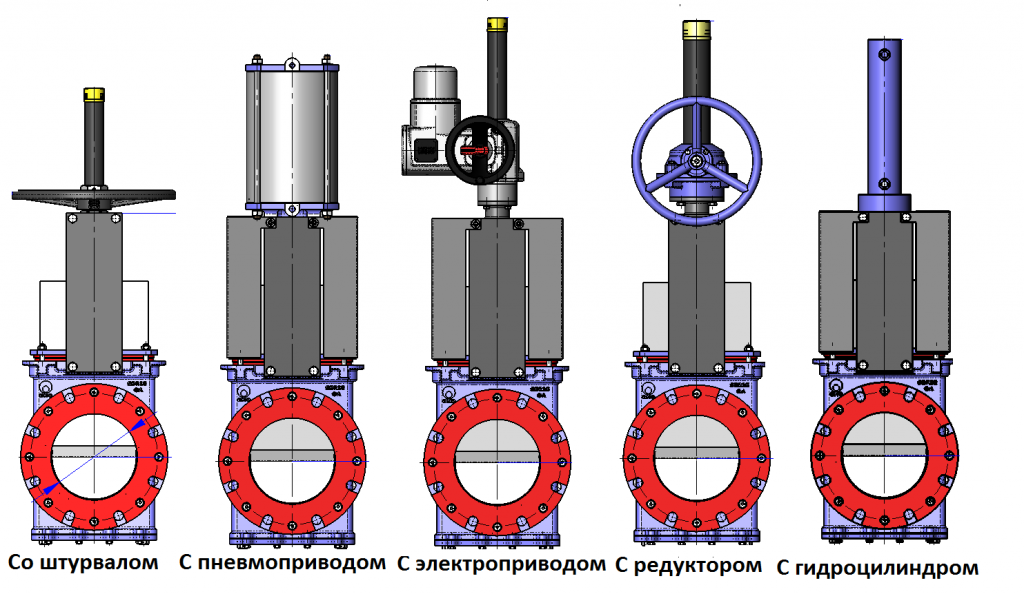

ТИПЫ ПРИВОДОВ:
шиберно-ножевая задвижка, шиберная ножевая задвижка, затвор, заслонка, трубопроводная арматура, инженерные системы, горная промышленность, горнодобывающая промышленность, горноперерабатывающая промышленность, водоснабжение, водоотведение, канализация, шлам, пульпа, среда, выдвижной шток, невыдвижной шток, задвижка чугунная, задвижка стальная, со склада, CMO, СМО, испания, давление, уплотнение, седловое уплотнение, сальник, маховик, штурвал, редуктор, электропривод, пневмопривод, пневмотранспортировка, завод, поставка, наличие на складе, склад, официальный представитель, дистрибьютер, двусторонняя, однонаправленная, двунаправленная, дымовые газы, сыпучая среда, бункер, бункерного типа, задвижка гильотинного типа, шиберная задвижка, регулирующая, запорная арматура, запорно-регулирующая арматура, обратный клапан, комплект сервис, комплект-сервис, фланцевая, межфланцевая, глубинный затвор, настенный затвор, шлюзовый, шлюзовый затвор, канальный затвор, установка, рабочая температура, рабочее давление, номинальное давление, условное давление, агрессивная среда, абразивная среда, низкая температура, высокая температура, выгрузка из бункера, самотек, защитный кожух, под закопку, затоплен, установка под водой, удлинение штока, колонна управления, пьедестал, концевые выключатели, размеры щита, щит, рама, диаметр, ДУ, ширина, высота, размер трубы, трубопроводная система, канализация, бытовые стоки, задвижка нержавеющая, акватерм, акватек, выставка, орбинокс, адл, текофи, ваг, систаг, авк,  задвижка orbinox, задвижка vag, задвижка tecofi, задвижка sistag, задвижка avk, однонаправленного действия, двунаправленного действия, чертеж, двг чертеж, dwg, серия A, серия А, высокое давление, шлам, пульпа, цбк, шиберный ножевой затвор, шибер, противовес, амортизатор, гидроамортизатор, сквозной нож

КОМПЛЕКТУЮЩИЕ ДЕТАЛИ И ОПЦИИ:

- Нож с зеркальной полировкой
- Нож с тефлоновым покрытием
- Нож с добавкой сателлита
- Грязесъемник в набивке сальника
- Промывочные и продувочные отверстия, трубки
- Механические и индуктивные концевые выключатели, позиционеры
- Электромагнитные клапаны (соленоид)
- Система механической блокировки
- Ручной аварийный привод (маховик,редуктор)


Мы также разработали различные системы удлинения штока, обеспечивающие удаленное управление задвижками и отвечающие всем требованиям клиента.
Пожалуйста, свяжитесь с нашими техническими специалистами для получения консультации.



  • Функции Перекрытие
  • Управление ISO фланец (под электропривод) / Гидравлический привод / Пневмопривод двойного действия / Пневмопривод с возвратным механизмом / Ручное управление-штурвал / Ручное управление-штурвал-редуктор / Удлинение штока (управление на расстоянии) / Электропривод
  • Тип монтажа Фланцевое
  • Среда Грязь с камнями / Зола с водой / Нефтепродукты / Песок с водой / Пульпа / Стоки бытовые / Стоки промышленные
  • Давление 8-10 Бар
  • Обратное давление 0,5 - 2 Бар / 2-4 Бар / 4-6 Бар / 6-8 Бар / 8-10 Бар
  • Размер DN диаметр для круглого сечения
  • Материал корпуса Чугун GGG50 / Чугун GJS500
  • Уплотнение Витон VITON / Натуральная резина Natural Rubber / Нитрил NBR / Силикон SILICON / Этилен-Пропилен EPDM
Шиберно-ножевая задвижка двунаправленного действия серии GA
